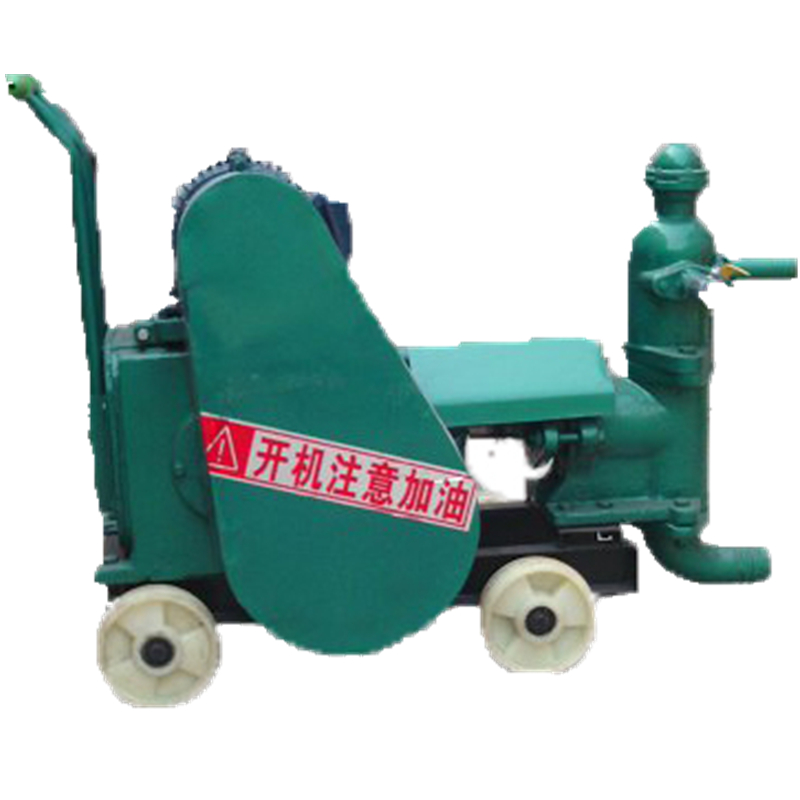

YSH-3活塞式注浆机
YSH-3活塞式注浆机工作原理
YSH-3活塞式注浆机又称单缸活塞式注浆泵，单缸灰浆泵，为由传动机构和泵体两部分组成。由三角皮带及一对齿轮将电动机回转运动传递至曲轴，再通过连杆、十字-t使活塞产生往复运动，齿轮箱为封闭式，采用飞溅润滑各运动部分。灰浆由吸入阀经泵缸压送至空气室排出，在空气室上装有泄浆阀及压力安全装置，灰浆泵采用了电器自动控制安全装置。当空气压力超过额定工作压力时，通过控制回路切断主电路电流，使电机自动停止运转。
YSH-3活塞式注浆机技术参数
|
1 |
灰浆输送量 M ³/h |
3 |
6 |
|
2 |
工作压力 Mpa |
2.0 |
2.5 |
|
3 |
电动机功率 Kw |
4 |
5.5 |
|
4 |
电动机转速r/min |
1440 |
1440 |
|
5 |
柱塞缸数 |
1 |
2 |
|
6 |
排浆口胶管内径mm |
38(1.5〞) |
38/42 |
|
7 |
进浆口胶管内径mm |
64(2.5〞) |
51/64 |
|
8 |
重量Kg |
250 |
400 |
|
9 |
外形尺寸(长X宽X高)mm |
1050X500X890 |
1200X800X1000 |
YSH-3活塞式注浆机应用范围
1、在建筑工程中，用于垂直及水平输送灰浆。
2、在冶金钢铁部门中，用于维修高炉及其他设备
3、在国防工程、人防工程及矿山、坑道施工中用于灌浆。
4、在化工部门用于输送浆状原料（色浆、涂料）、磁性材料和其他介质。
5、在农田、水利工程中，用于加固大坝。沙堤打井用于加固井等。
6、在铁路建设中，用于桥梁、涵洞的灌浆加固。
7、预应力构建工程中用于灰浆注入扩张等。
8、在火力发电厂用于输送粉煤灰灰浆。
9、在公路路面维护中，用于水泥砼路面底脱空压降。
