ZX-250打桩泥浆净化循环处理设备

      ZX-250打桩泥浆净化循环处理设备用途及主要特点

---

       ZX-250打桩泥浆净化循环处理设备主要适用于现代基础工程施工中采取泥浆固壁、循环钻进工艺的大口径桩基及防渗墙工程。使用该设备能为您创造以下几个方面的优势：

1、泥浆的充分净化，有利于控制泥浆的性能指标、减少卡钻事故、提高造孔质量。

2、对土碴的有效分离，有利于提高造孔工效。

3、泥浆的重复使用，有利于节约造浆材料，降低施工成本。

4、泥浆的闭路循环方式及较低的碴料含水率有利于减少环境污染。

综上所述，使用泥浆净化装置有助于相关工程施工高质、高效、经济、文明地进行。

主要特点：

1、ZX-250打桩泥浆净化循环处理设备整机处理污浆能力大，达到250m3/h，净化除砂效率高，可达90%以上（-0.045mm粒级）。

2、操作简单的振动筛故障率低，安装、使用及维护方便。

3、直线振动方式使筛分出来的碴料具有很好的脱水效果。

4、可调节的振动筛激振力、筛面角度及筛孔尺寸使其在各种地层均能保持良好的筛分效果。

5、振动筛筛分效率高，可适应于各种钻机在不同地层的造孔进尺。

6、振动电机功率因素高、能耗低、节能效果好。

7、振动筛运转噪音低，有利于改善工作环境。

8、耐磨蚀的离心式渣浆泵具有结构先进、通用化程度高、运转可靠及装拆维修方便等特点；较厚的承磨件及配重型托架使其适于长期输送强磨蚀、高浓度的渣浆。

9、结构参数较好的水力旋流器具有比较好的泥砂分选指标。材质耐磨、耐腐蚀、重量轻，因此具有操作调整方便、耐用经济的特点。适于在恶劣工作条件下长期免维护使用。

10、构思新颖的液位自动平衡装置不但能保持储浆槽液面稳定，还能实现泥浆重复处理，进一步提高净化质量。

11、反冲装置能有效防止储浆槽淤砂漫浆，从而保持设备长期正常运转。

       ZX-250打桩泥浆净化循环处理设备技术参数

---

1、最大泥浆处理量达到250m3/h；

2、ZX-250打桩泥浆净化循环处理设备除砂分离能力dm=49μm，d50=29μm

3、碴料筛分能力80-120t/h(可根据造孔机具进尺的不同而调整)；

4、筛分出的碴料含水率小于30%；

5、最大比重小于1.35，粘度40s以下，含砂量小于20%；

6、装机总功率：58.6kW；

7、设备外形尺寸(长×宽×高)： 3.30m×1.85m×2.45m；

8、整机重量：3500kg。

       ZX-250打桩泥浆净化循环处理设备工作原理

---

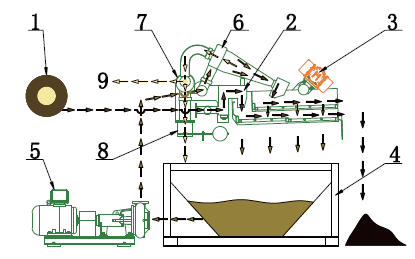

       反循环砂石泵由孔底抽吸出来的污浆通过总进浆管⑴输送到泥浆净化装置的粗筛⑵，经过其振动筛选将粒径在1mm以上的渣料分离出来。经过粗筛筛选的泥浆进入泥浆净化装置的储浆槽⑶，由泥浆净化装置的渣浆泵⑷从槽内抽吸泥浆，在泵的出口具有一定储能的泥浆沿输浆软管从水力旋流器⑸进浆口切向射入，通过水力旋流器分选，粒径微细的泥砂由旋流器下端的沉砂嘴排出落入细筛⑹。经细筛脱水筛选后，较干燥的细碴料分离出来，经过细筛筛选的泥浆再次返回储浆槽内。处理后的干净泥浆从旋流器溢流管进入中储箱⑺，然后沿总出浆管输送回孔。

       在泥浆净化装置渣浆泵的出口安装了一条反冲支路与储浆槽连通。通过反冲支路，可以扰动储浆槽内沉淀的碴料，使储浆槽内不致因长期使用而导致淤积漫浆。

       在泥浆循环过程中，由中储箱与储浆槽之间的一个液位浮标⑻保持泥浆净化装置储浆槽内的液面高度恒定。一旦储浆槽内输出的浆量大于供给的，那么液位浮标将随液面的下降而下落，此时中储箱的泥浆就通过开启的补浆管转送到储浆槽内，液面因此上升而恢复原状，液位浮标也随之上升并封住中储箱补浆管；如果供给浆量大于输出的，储浆槽的溢流管将会溢流以防止储浆槽漫浆。

       当要求更高质量的泥浆时，可通过减少总进浆量，重复旋流器中的泥浆分选过程以达到目的。

       ZX-250打桩泥浆净化循环处理设备主要组成部分

---

⑴振动筛

振动筛由两台振动电机、一个振动筛箱、一付粗筛板、一付细筛板、四组隔振弹簧、两组调整垫板组成。振动电机是振动筛的激振源，由电机直接带动偏心装置产生离心力。

两台振动电机作同步反向运转，使振动筛产生直线振动。

通过调整偏心块的夹角可实现激振力的变化。出厂时激振力调整到最大值的100%。

振动电机在运行期间轴承应保证良好的润滑。

振动筛箱为框架式焊接结构，由四组隔振弹簧支撑。良好的结构刚性使其性能可靠地承受安装在其顶部的振动电机传递的激振力。通过斜面楔紧机构和标准件的联接紧固，粗细筛分上下两层装于振动筛箱内。上层为细筛，下层为粗筛。粗细筛板均为不锈钢条缝筛板，筛孔尺寸粗筛为1×25mm，细筛为0.4×25mm。

振动筛的倾斜度是由调整垫板的高度所决定的。可根据碴料筛分效率及生产率的变化而变化。

⑵泵系统

泵系统由渣浆泵、驱动电机、流量控制分配阀组成。

卧式离心渣浆泵采用副叶轮轴封。运转中应注意及时添加润滑脂、润滑密封填料。渣浆泵不能空转，以免烧损填料。

流量控制分配阀由主阀和反冲阀组成，能控制进入旋流器的泥浆压力和流量。

其它资料请参阅渣浆泵使用维护手册。

⑶旋流器

整个装置对泥浆的最终净化效果，主要取决于旋流器的颗粒分选指标。

除砂效率具体的指标体现在对-0.045mm粒级的分离程度。主要取决于以下几种因素：

a.泥浆粘度和含砂量；

b.旋流器的进浆压力及流通量；

c.旋流器的溢流管与沉砂嘴的直径比值。

旋流器工作中出现的故障主要是由于沉砂嘴堵塞造成的。此时砂停止排出，溢流泥浆含砂量与污浆没有区别。为防止旋流器的堵塞，开机前必须注意检查储浆槽内不得有粒径超过2mm以上的异物存在。

       ZX-250打桩泥浆净化循环处理设备施工视频

---

       ZX-250打桩泥浆净化循环处理设备运输和安装

---

1、运输

ZX-250泥浆净化装置的外形尺寸(长×宽×高)为:3.30m×1.85m×2.45m，重量约计3500kg。水平面轮廓呈长方形，可装入载重量为3吨的卡车运至施工现场。设备可使用一个吊钩吊装。

2、安装

设备在地面上安装时应预留出尺寸约3.5m×2.5m平整、坚实的地基。如现场地基松软，则应铺垫枕木。设备的现场布置应充分考虑设备维修、排浆及除碴铲运问题。

设备安装合格的标准为底座水平方向的倾斜度不超过1%。

有时为了节省机具占用空间，实现泥浆集中制备净化工艺，也可将本装置安放在集装箱式泥浆池上，但必须为设备提供牢固的底部支撑，并为操作者提供可靠的安全保护设施。
